最新2.0cm镜片、12mm透镜高强度聚焦，激光刻章机行业的先驱者，功率更大，主板最新6.0专业升级版，，工业级电子元件性能更加稳定。

官方网址：http://www.moshidiaoke.com

全国咨询电话：0635-8705351

激光雕刻机之特长

1:范围广泛：二氧化碳激光几乎可对任何非金属材料进行雕刻切割。并且价格低廉！

2:安全可靠：采用非接触式加工，不会对材料造成机械挤压或机械应力。没有刀痕，不伤害加工件的表面；不会使材料变形。

3:精确细致：加工精度可达到0.015mm。

4:节约环保：光束和光斑直径小，一般小于0.5mm；切割加工节省材料，安全卫生。

5:效果一致：保证同一批次的加工效果完全一致。

6:高速快捷：可立即根据电脑输出的图样进行高速雕刻和切割。

7:成本低廉：不受加工数量的限制，对于小批量加工服务，激光加工更加便宜.

产品信息：
激光管功率：40瓦特（一级成都CO2激光器，可连续工作1440个小时）
电源电压：AC220V封闭式高压包电源
雕刻主板：磨石主板（目前市场最稳定的主板）

绘图仪：耐磨·防腐蚀设计
整机重量：23千克
机器尺寸：80厘米X50厘米X23厘米
最大雕刻幅：250X160
最大刻章面积：197*75
定位精度：0.005毫米
雕刻精度：0.15毫米
整机功耗：200瓦特
排烟设计：后排风
采用软件：磨石雕刻软件
全新夹具: 平台

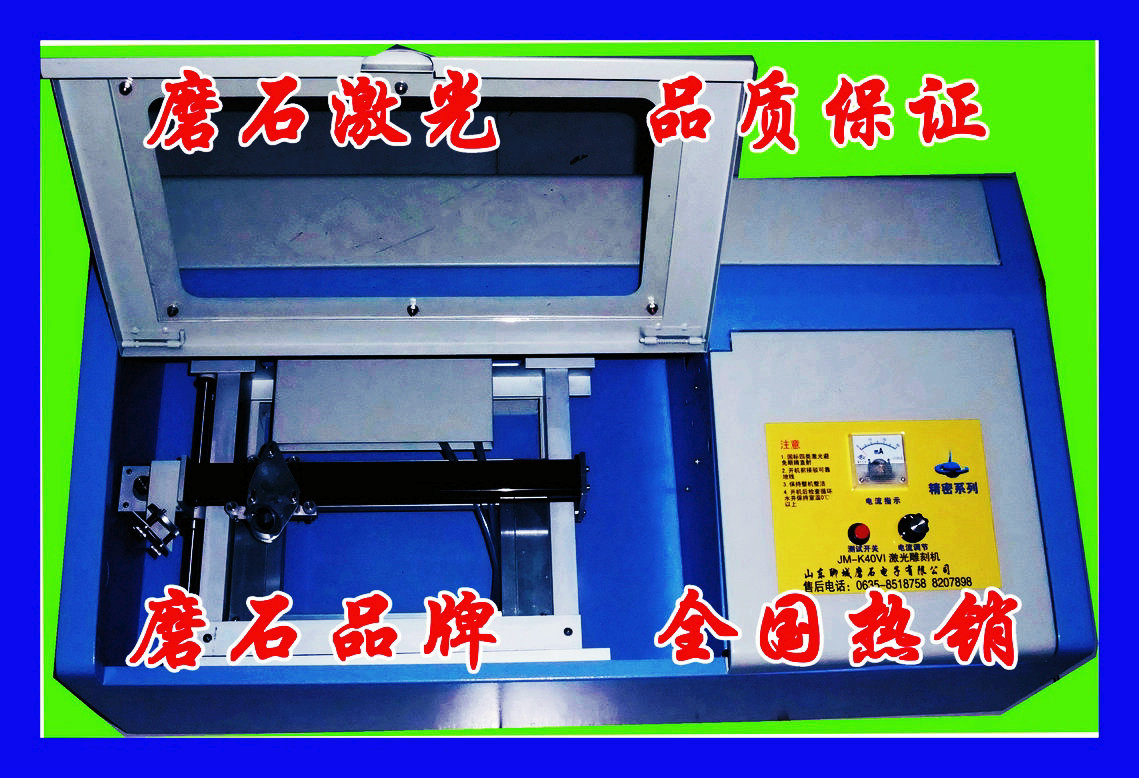

精美的外观，精密的机械组装，速度与精度的保
障，解决其它机器刻小字难的问题，精度更高
，速度更快。又新增切割、雕刻图片、照片等多
种功能。雕刻速度是原来刻章机
的2倍以上。精心设计雕刻更深的激光头，让您的工
作更简单更快捷。高效率软件排版，包含民族文
字、仿伪、随心设计等先进功能，更节省您的排
版时间，提高工作效率。

四、机器配置和全新防滑构造

   第一章雕刻机简介



         第一节雕刻机结构与附件

激光印章机主要组成部分：主要包括氧化碳激光器、激光电源、反光原件、聚焦原件、操作面板、夹具、数控系统和排气、水冷系统等。

工作原理：激光印章机是半自动化数控机床的一种，是通电脑操作平台控制的一种机械组合工具。激光发光器是通过电能转化成热能的工作原理，高温使物件气化形成章体形状。

附件清单：

1、印章机一台    2、印章软件一套   3、输出电缆一根

4、电源线一根    5、水冷水泵一台   6、排风扇一台、风管一段

               第二节使用注意事项

 本设备是集高压、低压及微电与一体的为您的安全，使用时请严格遵守注意事项。

一．  电脑和雕刻机必须同向摆放，易于观察和操作机器运转。

二．  使用前必须有足够的空间安置设备，以便排放废气和接地。

三．  使用设备时工作人员严禁离开工作场地，以免突然发状况出现，导致损失的扩大。

四．  注意使用电压和周围有无高压使用设备干扰，电压不得出现过高和太低等现象，如有此类现象请先处理合理或安装

稳压电源装置。

五、工作中使用的冷却水必须保持纯净（最好使用纯净水，减少水垢的沉积，水温不得超过25摄氏度）及管道的畅通。

六、雕刻机工作时根据不同的物件选择不同的雕刻方法及雕刻电流。

七、雕刻机在连续工作3小时后，必须停机半小时再使用。

                第三节设备的接地保护

    激光印章机是集高压、低压和微电处于一体，所以地线的保护对所有者和设备及其重要。不接地线和地线接的不合格不允许开机使用，用户在不按说明书要求造成的后果，本公司不承担任何责任。

一．  地线和接地极不得少于两根，地线以不小于直径2mm塑料多股铜线为宜。接地极要求镀锌圆钢直径20mm或镀锌三角铁45mm*45mm以上，深度不小于两米，接地极应埋在潮湿的土壤中。

二．  地线和地极应通过镀锌螺丝紧固，并把地线紧固在设备地线柱上。

三．  同时应把微机也充分接地，以防止静电干扰激光设备的正常使用工作。

四．  每根电线的周围加注含盐量不低于550g的食盐水溶液两根地线垂直距离不小于2.5m。

             第二章安装与操作指南

          第一节安装

一．   本产品工作环境必须处于干燥，干燥的环境下，机体放置在稳定的工作平台上，不得倾斜，与微机同向摆放，接好地线，搬运中不能碰撞机壳，以免损伤外表或使光路偏移。

二．  电器的连接，本设备使用交流220V，50Hz电源，并确认保

险丝的承载限度。本设备额定功率=60W启辉电流=2mA，本设备要求配置相应的稳压装置。

三．水冷装置，操作台面后方放置盛水器血，注满纯净水，连接好水泵，注意进出的顺序。一端连接水泵，一端放入器血中。注意水管不要扭曲，保持水流畅通（以后经常观察水泵的使用状况，以免以外造成的设备损害）。

四．风机的安装，把风机与风管连接好，保证废气的畅通排出，并经常定期打扫风机中的烟垢（一般按2个月为一个周期）。

            第二节控制面板的介绍

  控制面板的依次顺序是电流表、测位电流调节、雕刻电流调节、坐标开关、激光开关、测位雕刻转换开关和光标组成。

电流表：是激光在工作中所指示的电流指数。电流指示一般在0~30mA间摆动，一般不超过15mA。

测位调节旋纽：是在测位状态下调整激光电流强度的调节器。

雕刻调节旋纽：是在雕刻状态下调节激光电流强度的调节器。

坐标开关：是总电源的开关器，打开此开关机械部分会回到初始状态，即所谓的“复位”。

激光开关：是控制激光电源的开关，在工作中此开关必须打开。

测位雕刻装换开关：是在工作中根据需要激光强度的转换，在加工物件时打雕刻状态即使用雕刻电流。此开关断开是测位状态，闭合为雕刻状态。

               第三节 连接与调试

 雕刻机的后方是电源线和输出线的接口，依次连接好。再把水泵和风机连接好，水泵接通，使激光管冷却水正常循环，风机吸风正常，方可打开雕刻机总电源开关。

卧式机的调试

一、       开机前先调整好激光头焦距位置，激光头距台面夹具位置为50毫米，上下误差为2毫米，此位置是雕刻的最佳状态。

二、       先打开电脑，把软件安装完毕设置好参数，然后打开机器坐标开关，内指示灯亮，小车正常复位至初始状态。打开激光指示灯亮，另一开关打到测位状态。

三、       光路的调整，卧试机是由三个反光镜和一个透镜组成的激光传导光路系统。注意激光为不可见光，在调试中千万不要将手、头探入反光镜光路中以免发生危险。检查光路是否准确，把三个反光镜反射在一个点上，这需要耐心的调试，直到汇聚在一个点上为宜，否则会出现断光或漏笔画的现象。调整光路中请用测位电流，测为电流小于或等于5MA即能在纸上出现清淡烧痕为佳。

方法：先将纸胶带粘贴在第一个反光镜上（靠紧激光管位置的）看激光打在中间位置，如不正，请调节第一个反光镜直至符合要求。再把纸胶带粘贴在第二个反光镜上，把由第一个反光镜发射的激光打在第二反光镜中间，如果不正请调整第一个反光镜角度直至符合要求。把纸胶带粘贴在第三个反光镜口上，调整第二个反光镜让光路反射在中

间位置。最后在激光头下方焦距位置放一张硬纸板，轻微点击光标（电流为5MA左右）能轻松穿透纸板，即光路调整完毕。

注意：光路的调整至关重要，必须严格遵守说明步骤，以免出现人员意外伤害或设备损坏。

四、光路调整后，把激光的开关打到雕刻状态。调整雕刻旋纽使雕刻电流在7~15MA之间，这是根据雕刻深度、材料或雕刻精度来选择雕刻电流的，加工不同的物件选择不同的电流参数。最大雕刻电流不要超过15MA.

五、调整夹具的适度，根据加工物件的大小调整夹具，固定牢固，以免在工作中活动，确保精度，最后操作软件雕刻。

    第三章设备的保养与维修

            第一节维护与保养

注意:设备在维护前一定要先切断所有电源！

一．   光系统的维护：聚焦镜和反光镜是一中镀膜激光材料，是设备的重要组成部分，直接影响雕刻机效果。在保养过程中，用脱脂棉沾少许75/100以上的乙醇轻轻擦拭镜片表面。一般聚焦镜的维护周期是按一月一次（是根据工作环境和工作量而定）。注意此工作应在停机十分钟后进行。

二．   传动部分的保养:传动部分包括X轴和Y轴传动，X轴是小车和横梁组成的，Y轴是直线导规和直线轴承组成。传动部分要经过加注粘稠度较小的机油做润滑剂。并保持导规和机体的清洁。



三、风机和水泵的保养：风机是排放雕刻工作中所生产的废气设施，及时将废气排出室内，减少对室内的污染和对设备的腐蚀，对延长设备的使用寿命至关重要。定期清理风机中的废气物。水泵是对激光管起冷却作用的设施，它直接关系着激光管的使用寿命，如水泵循环功能不好，会导致激光管的报废，所以必须经常检查水泵的运转状况。

四，换冷却水，保持水质的纯净，减少对激光管的污染，建议使用纯净水。

五：工作环境温度保持在0度以上，并保持室内的干燥，清洁。夏季的温度过高时要及时换冷却水和安装通风设施。冬季室内温度过低及时按装取暖设备，以免结冰冻裂激光管。

         常见为题及排除方法

一：激光部分

故障现象		可能原因		排除方法
开机后机器无反应		电源线松动或保险丝熔断		检查电源线或更换保险丝
雕刻指令发出后雕刻机不执行命令		输出电缆松动或和计算机暂时脱机		关闭计算机检查输出电缆重新启动
雕刻时不出光电流表不指示，点击光标也不出光		激光管老化，接头松动，信息传导部分损坏		检查激光管是否老化，接头是否松动
雕刻笔画太细或太粗		光路不正，机械传导受阻，小车轮松动，反光架松动		重新调整光路，减产机械部分，小车轮反光架，并固定好
雕刻时出现线条弯曲或刻章错位		雕刻机械部分，皮带松动，Y轴电机配合不紧，地线不好		检查机械部分查看皮带Y轴电机连轴器是否松动接地线
印章底部不平		加水不均匀，皮带松动，材质不好，光路不正，电压不稳，激光管老化，静电干扰		用吸水较好的纸张均匀加水，调整光路，皮带，检查电压，激光管，接地线
小车走不动忙活前后不能运转，发出异常声音		检查小车部分有无卡住地方，前后有无受力部位		重新调整机械部分
二：计算机部分
故障现象	可能原因		排除方法
刻章同一地方出现不正常问题	排版有问题，并口有问题		重新排版，换计算机，检查并口
雕刻时电脑死机	地线接触不好，软件缺少文件，电脑有病毒运行程序感染		重接地线，重新安装软件，杀毒或重新建系统
开机不复位，拔掉输出线可以复位	电脑静电太大，输出线有问题，并口坏		接地线，换输出线，检查并口，换电脑

如有疑问请查阅手册，如不能排除问题，请致电咨询！
